Pompy dozujące i zawory Bezpieczne i zrównoważone dozowanie chloru gazowego w przemyśle

Dezynfekcja wody procesowej, wybielanie tekstyliów, produkcja surowców takich jak PVC: chlor gazowy jest niezbędny w przemyśle. Jednak obchodzenie się z tą substancją chemiczną jest niezwykle niebezpieczne, ponieważ już niewielkie ilości mogą spowodować nieodwracalne szkody zdrowotne. Dlatego tak ważne jest, aby użytkownicy nie musieli łączyć komponentów różnych producentów – co wiąże się z ryzykiem problemów z kompatybilnością. Rozwiązanie: instalacja do chlorowania jako rozwiązanie systemowe.

Jak może wyglądać taka konfiguracja systemu, pokazują specjaliści od pomp z firmy Lutz-Jesco: Wszystko zaczyna się od butli ciśnieniowej z chlorem gazowym, która służy jako źródło gazu. Celem jest wprowadzenie tego niebezpiecznego gazu do wody w warunkach próżni, tak aby w razie wycieku gaz nie przedostał się na zewnątrz. W tym celu stosuje się iniektory działające na zasadzie Venturiego: Szybko płynący strumień wody wytwarza podciśnienie, które zasysa chlor z butli i wprowadza go do instalacji wodnej. Aby proces ten przebiegał stabilnie, pompa podwyższająca ciśnienie dostarcza wodę napędową pod stałym ciśnieniem i w wystarczającej ilości.

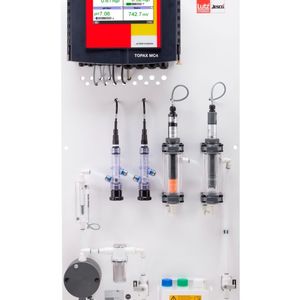

Przepływ gazu można następnie regulować za pomocą zaworu regulacyjnego C7700. Umożliwia on automatyczną regulację dostosowaną do zapotrzebowania, na przykład za pośrednictwem centralnego sterownika PLC lub regulatora Topax wbudowanego w panel pomiarowy Easypro. Dodatkowo system można uzupełnić o Condichlor – filtr gazu chlorowego oraz zawór redukcyjny z separatorem kropli. „Zapobiega on kondensacji ciekłego chloru, chroni instalację przed zanieczyszczeniami i zwiększa bezpieczeństwo eksploatacji” – wyjaśnia Mahmoud Parsamanesh.

Galeria obrazów

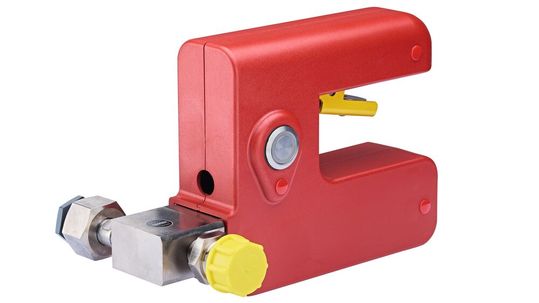

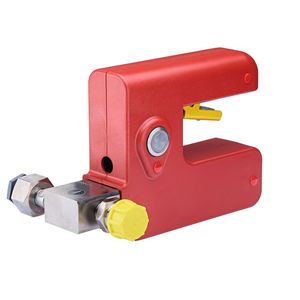

W razie zagrożenia system Chlorstop przerywa przepływ gazu w ułamku sekundy

O bezpieczeństwo podczas pracy dbają dwa kolejne elementy: Regulator próżni C2213 utrzymuje stały poziom podciśnienia w układzie, zapobiega cofaniu się gazów do butli z chlorem, chroniąc w ten sposób instalację. Zastosowano również detektor gazu Easycon, który monitoruje powietrze otoczenia. Gdy tylko stężenie przekroczy z góry określone wartości graniczne, urządzenie uruchamia alarm w postaci sygnału dźwiękowego i migających świateł. Dodatkowo zawór bezpieczeństwa Chlorstop przerywa przepływ gazu bezpośrednio przy zaworze zbiornika.

Również systemy awaryjne, takie jak instalacje tryskaczowe czy skrubery gazowe, można uruchomić automatycznie, aby zapewnić dodatkową ochronę w razie zagrożenia. „System ten stanowi zatem rozwiązanie umożliwiające bezpieczne przechowywanie, monitorowanie i dozowanie chloru gazowego oraz ułatwia przestrzeganie procedur zgodnych z normami” – mówi Mahmoud Parsamanesh.

Precyzyjne i stabilne dozowanie środków chemicznych dzięki mikroprocesorowi

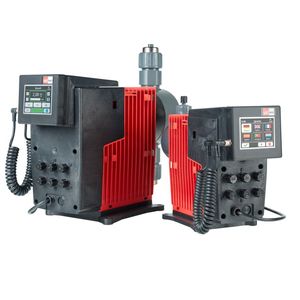

Ponadto firma Lutz-Jesco udostępniła link Memdos Smart w ofercie – pompa membranowa do precyzyjnego, a tym samym zrównoważonego dozowania agresywnych środków chemicznych w przemyśle i uzdatnianiu wody. Cechą charakterystyczną jest to, że pompa współpracuje z mikroprocesorem, który umożliwia asynchroniczną pracę silnika. Dzięki temu membrana porusza się z większą prędkością podczas zasysania, a z mniejszą podczas wyrzucania. W ten sposób powstaje strumień przepływu o niskim poziomie pulsacji, co pozwala na precyzyjne dozowanie przy stałym ciśnieniu. Powtarzalność wynosi +/- 1 procent. Natomiast wiele klasycznych pomp membranowych i tłokowych powoduje błędy, gdy dozują w sposób przerywany zamiast równomierny.

Rotating Equipment Days

Verfügbarkeit steigern, Energie sparen: So verbessern Sie Ihr Rotating Equipment messbar

Urządzenie Memdos Smart jest dostępne w dwóch rozmiarach, które obejmują szeroki zakres wydajności. Mniejsza wersja zapewnia wydajność od 2,6 do 30,7 litrów na godzinę, a większa – od 58,5 do 182 litrów na godzinę. Ponadto dostępne są różne wersje materiałowe, takie jak PVC, PP, PVDF i stal nierdzewna, aby zapewnić odporność na działanie substancji chemicznych, takich jak fluorek, kwas srebroflukorynowy, kwas peroctowy czy stężony kwas siarkowy. Obsługa pomp Memdos Smart odbywa się za pomocą 3,5-calowego, w pełni kolorowego wyświetlacza dotykowego i jest intuicyjna, podobnie jak w przypadku smartfona. Dostępne są również akcesoria ułatwiające instalację i uruchomienie. Należą do nich między innymi zestawy przyłączeniowe z przewodami ssącymi, punkty zaszczepiania, tłumiki pulsacji, a także zawory utrzymujące ciśnienie i zawory przelewowe.
