Systemy uziemienia Ograniczanie ładunków elektrostatycznych podczas przetwarzania proszku

Podczas przetwarzania proszków w przemyśle farmaceutycznym lub spożywczym, ze względu na przepływ materiału, mogą powstawać duże ilości ładunków elektrycznych. Główną przyczyną ładowania elektrostatycznego urządzeń do przetwarzania proszków jest elektryzacja spowodowana tarciem. Certyfikowane systemy uziemienia zapobiegają temu zjawisku. Na co należy zwrócić uwagę podczas montażu.

Podczas przetwarzania proszków w przemyśle farmaceutycznym lub spożywczym mogą powstawać duże ilości ładunków elektrostatycznych. Główną przyczyną tego zjawiska jest tarcie powstające w wyniku obecności dużych ilości proszku. Certyfikowane systemy uziemienia zapobiegają temu zjawisku. Urządzenia i instalacje, takie jak systemy transportu proszków, młyny do drobnego mielenia, mieszalniki i wieże przesiewające, mogą ulegać silnemu naładowaniu elektrostatycznemu, jeśli elementy tych systemów są elektrycznie odłączone od uziemienia. Może się to zdarzyć np. podczas demontażu urządzeń w celu czyszczenia i konserwacji, co jest często praktykowane w przemyśle spożywczym i napojowym. W takiej sytuacji może się zdarzyć, że podczas ponownego montażu połączenia wyrównawcze zostaną pominięte lub nieprawidłowo podłączone. Może to również negatywnie wpłynąć na jakość połączeń między poszczególnymi podzespołami. W rezultacie brakuje połączenia z uziemieniem, co powoduje, że w wyniku nieograniczonego gromadzenia się ładunków może powstać bardzo wysokie napięcie. Regularne zginanie, wibracje i korozja mogą również negatywnie wpływać na jakość połączeń montażowych, dlatego konieczne jest zapewnienie, aby wszystkie elementy w obrębie podzespołów były elektrycznie połączone z uziemieniem.

Przetwarzanie proszków stanowi szczególne wyzwanie w przypadku systemów uziemienia

Urządzenia i instalacje do przetwarzania proszków stanowią większe wyzwanie w porównaniu ze standardowymi zastosowaniami, ponieważ zawierają liczne elementy metalowe, które z kolei mogą tworzyć większe podzespoły, izolowane elektrycznie od siebie. Instalacje do przetwarzania proszków składają się z rurociągów, suszarek ze złożem fluidalnym, lejek i urządzeń do drobnego mielenia, które są ze sobą połączone. Dlatego zazwyczaj konieczne jest zastosowanie kilku systemów uziemienia.

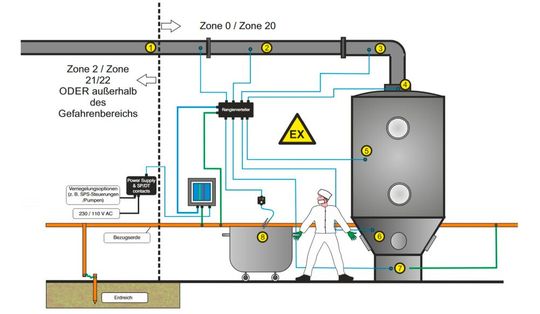

Dzięki systemowi Earth-Rite Multipoint II firmy Newson Gale operatorzy mogą monitorować uziemienie nawet ośmiu oddzielnych, potencjalnie izolowanych elementów instalacji za pomocą tylko jednego systemu uziemienia. System uziemienia posiada certyfikaty ATEX/IECEx/cCS. Wykrywa on, gdy rezystancja uziemienia elementów instalacji przekracza wartości graniczne określone w odpowiednich wytycznych proceduralnych, takich jak IEC TS 60079-32-1 i NFPA 77.

System składa się z jednostki monitorującej przeznaczonej do montażu w strefach zagrożenia. Zawiera ona po osiem czerwonych i zielonych diod LED, które potwierdzają, że rezystancja części instalacji narażonej na wyładowania elektrostatyczne w stosunku do wskazanego punktu uziemienia instalacji wynosi 10 omów lub mniej. W zastosowaniach wymagających wskazania stanu uziemienia bezpośrednio w miejscu pracy (np. podczas napełniania beczek) można przewidzieć lokalne stacje sygnalizacyjne. Poszczególne kanały monitorujące wykorzystują standardowo własny styk beznapięciowy jako interfejs.

Oprócz ośmiu oddzielnych styków beznapięciowych dostępne jest przekaźnik zbiorczy, za pomocą którego można połączyć kilka kanałów monitorowania uziemienia. Umożliwia to konfigurację z wykorzystaniem elementów zewnętrznych (np. sterowników PLC, pomp, zaworów, sygnalizatorów akustycznych), w ramach której system w zależności od sytuacji udziela zezwolenia lub, w razie potrzeby, je odmawia.
