Technika pomiarowa 3D Technika pomiarowa 3D do zastosowań produkcyjnych i terenowych

Dział Portable Metrology firmy Hexagon przedstawia Hyperscan SR – w pełni bezprzewodowy skaner 3D z optycznym systemem śledzenia. Rozwiązanie to ma na celu udostępnienie profesjonalnego śledzenia optycznego również użytkownikom, którzy nie posiadają specjalistycznej wiedzy z zakresu techniki pomiarowej. Dzięki bezprzewodowemu przebiegowi pracy, łatwej obsłudze i dynamicznemu śledzeniu skaner Hyperscan SR może być wykorzystywany bezpośrednio w produkcji, u dostawców lub w terenie.

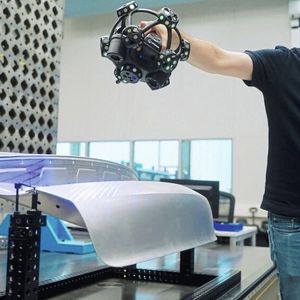

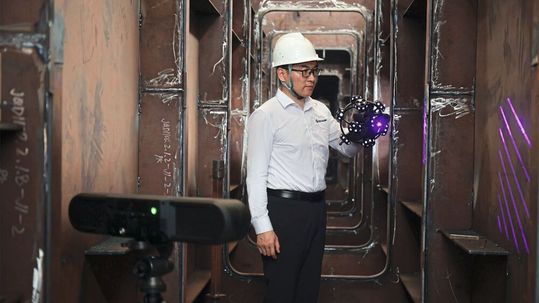

To nie element poddaje się pomiarowi, lecz pomiar dociera do elementu. Coraz częściej pomiary przeprowadza się tam, gdzie części są produkowane, montowane lub konserwowane – bezpośrednio na linii produkcyjnej, w różnych lokalizacjach lub w serwisie. Dotychczas wymagało to jednak często skomplikowanego okablowania, starannej konfiguracji oraz udziału specjalisty ds. techniki pomiarowej. System Hyperscan zmniejsza nakłady związane z konfiguracją dzięki dynamicznemu śledzeniu optycznemu. Dzięki Hyperscan SR skaner i element są rejestrowane we wspólnym układzie współrzędnych, dzięki czemu skan pozostaje stabilny nawet przy ruchach elementu lub wibracjach otoczenia, a jakość skanu nie ulega pogorszeniu. Darren Goh, dyrektor ds. produktów w zakresie ręcznych skanerów 3D w firmie Hexagon, wyjaśnia: „Dynamiczne śledzenie sprawia, że Hyperscan SR jest szybko gotowy do użycia i tak łatwy w obsłudze, że nadaje się nawet do codziennego użytku przez użytkowników bez specjalistycznej wiedzy z zakresu techniki pomiarowej. Jako w pełni bezprzewodowy system z wbudowanym Wi-Fi 6 i zasilaniem akumulatorowym pozwala zespołom dotrzeć nawet do obszarów o ograniczonym dostępie lub ograniczonym zasilaniu”.

Wydajne rejestrowanie małych i średnich elementów

Skanowanie dużych powierzchni bez znaczników referencyjnych ułatwia użytkownikom kontrolę małych i średnich elementów, takich jak spawane ramy maszyn, odlewy, narzędzia i przyrządy, a także wnętrza pojazdów. Kontrole ułatwiają różne tryby skanowania z prędkością do 4 milionów punktów na sekundę, wykrywanie otworów oraz rozpoznawanie krawędzi.

Galeria obrazów

Skaner waży 1,3 kg bez akumulatora i jest wyposażony w elementy sterujące umieszczone bezpośrednio na urządzeniu, a także w inteligentnego asystenta głosowego, który pomaga użytkownikowi. Gotowe chmury punktów można eksportować w formacie STL oraz w popularnych formatach plików. Dane można ponadto jednym kliknięciem przesłać do programów Geomagic lub PolyWorks.

Certyfikowane dane pomiarowe do badań na miejscu

Hyperscan SR to nowy model podstawowy z serii Hyperscan. Stanowi uzupełnienie modelu Hyperscan Ultra, wszechstronnego skanera przeznaczonego do zastosowań produkcyjnych, oraz modelu Hyperscan Super, który oferuje większy zasięg, co pozwala na skanowanie szczególnie dużych elementów oraz zautomatyzowanych stanowisk kontrolnych.

Urządzenie Hyperscan SR jest kalibrowane w laboratorium akredytowanym zgodnie z normą ISO 17025 i rejestruje dane pomiarowe certyfikowane zgodnie z normą VDI/VDE 2634-3. Dokładność objętościowa zaczyna się od 0,06 mm na 3,2 m. Skaner można ponadto zintegrować z zrobotyzowanymi systemami automatyzacji za pomocą standardowego zestawu integracyjnego. Wszystkie trzy modele Hyperscan wykorzystują ten sam przebieg pracy i ten sam układ współrzędnych.

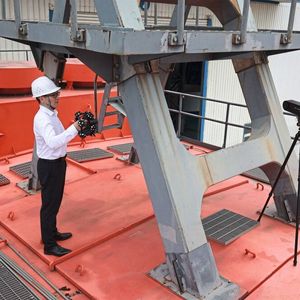

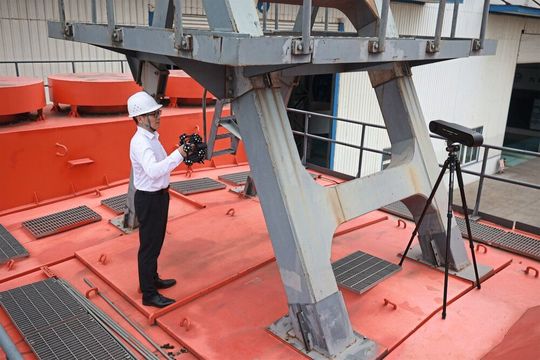

Hyperscan SR nadaje się do kontroli na miejscu i w terenie, kontroli dostawców i towarów przy odbiorze, serwisu terenowego, konserwacji i remontów, narzędzi i przyrządów, a także do zdecentralizowanej kontroli jakości. Do branż, w których znajduje zastosowanie, należą między innymi motoryzacja, transport kolejowy, energetyka, budownictwo, produkcja ogólna, wyposażenie przemysłowe oraz dobra konsumpcyjne. Rozwiązanie jest już dostępne na całym świecie za pośrednictwem firmy Hexagon i partnerów handlowych.
